¶ 加勁板變形趨勢及補強方案
¶ A.問題描述
加勁板變形趨勢及補強方案
¶ B.關鍵原因
※變形後的加勁板難以估算出一明確之強度數值，若想擬訂折減值亦無規範依據，建議可以觀察加勁板變形是否有幾點趨勢：
- 加勁板變形處是否有塗膜剝落劣化情形，及塗膜上是否能看出降伏線型形狀？
- 加勁板與腹板的銲道是否沿著加勁板變形路線，銲道有無明顯劣化？
由上述這兩點趨勢可以研判加勁板是否於竣工前就已產生變形。
加勁板變形是否有集中於同區域趨勢：可以研判為橋梁新建時使用節塊工法分段施作，材料亦是分批進場，因此加勁板變形可能集中於某些特定橋跨位置。
¶ C.處理方式
※觀察加勁板變形量若有逐漸增加的趨勢，判斷需要進行補強，建議補強之方案如下：
- 新增加勁板(縮小加勁板間距)

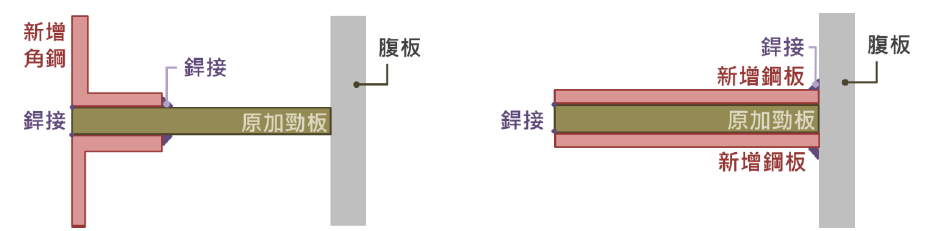

於加勁板之間使用銲接固定新增加勁板，避免使用螺栓鎖固產生滲水疑慮，縮小加勁板間距，使剪力分配至新加勁板，降低原有加勁板承受之剪力。 - 使用角鋼或鋼板加勁變形的加勁板，於變形加勁板兩側使用銲接固定角鋼或鋼板，提高變形加勁板之勁度，如下圖。
