c0fc903441461c546beaba5aaa8b5e0566253819b0e3ef3536c090f104e0be81第02386章V3.0
砌排石工
¶ 1. 通則
¶ 1.1 本章概要
說明石材使用於防洪、灌溉、排水、禦潮及擋土工程等防止土方崩塌、沖刷之保護設施，其材料、設備、施工及檢驗等相關規定。
¶ 1.2 工作範圍
包含施工放樣、鋪塊石、混凝土排塊石、混凝土砌塊石、乾砌塊石、混凝土襯排塊石、混凝土襯砌塊石、完成面及其修飾、混凝土養護、施工縫、排水器等。
¶ 1.3 相關章節
1.3.1 第01330章--資料送審
1.3.2 第01450章--品質管理
1.3.3 第02300章--土方工作
1.3.4 第02316章--構造物開挖
1.3.5 第02317章--構造物回填
1.3.6 第02342章--地工織物
1.3.7 第03050章--混凝土基本材料及施工一般要求
1.3.8 第03150章--混凝土附屬品
1.3.9 第03310章--結構用混凝土
1.3.10 第03350章--混凝土表面修飾
1.3.11 第03390章--混凝土養護
1.3.12 第04061章--水泥砂漿
¶ 1.4 相關準則
1.4.1 中華民國國家標準（CNS）
(1) CNS 61 卜特蘭水泥
(2) CNS 3090 預拌混凝土
(3) CNS 6989 塊石
(4) CNS 12891 混凝土配比設計準則
1.4.2 美國材料試驗協會（ASTM）
(1) ASTM C270 圬工用砂漿
¶ 1.5 資料送審
1.5.1 品質管理計畫
1.5.2 施工計畫
1.5.3 廠商資料
(1) 石材若非現地採取，需提送石材料源證明相關文件。
(2) 混凝土材料如使用預拌混凝土時，應提送符合第03310章「結構用混凝土」及第03050章「混凝土基本材料及施工一般要求」規定之拌和廠資料、各項材料試驗報告、配比設計及其他送審文件。
¶ 1.6 定義
1.6.1 鋪塊石
用塊石平均分層鋪排，以隔離與土壤之接觸，適用於施作混凝土排塊石或混凝土砌塊石後側襯墊混凝土之裡層、混凝土坡面工裡層、基礎構造物底部等。
1.6.2 乾砌塊石
以塊石砌圍築成一平整面，，塊石前後間隙無使用其他黏結材料，間隙得以小石子或碎石填充之工法。
1.6.3 混凝土砌塊石
以塊石緊密圍砌築成一平整面，塊石間隙以混凝土填充，增加黏結強度之工法。
1.6.4 混凝土排塊石
於塊石間隙及塊石上面鋪以混凝土，然後在其上面分層互相交錯排築塊石之工法。
1.6.5 混凝土襯排塊石
在裡層鋪塊石，中層填築混凝土，面層採用混凝土排塊石之組合方法。
1.6.6 混凝土襯砌塊石
在裡層鋪塊石，中層填築混凝土，面層採用混凝土砌塊石之組合方法。
1.6.7 上述各款石材間隙使用之黏結材料，可使用混凝土或水泥砂漿，並須符合設計圖說之規定。
¶ 1.7 石材篩選
1.7. 1 除契約另有規定外，本工程所需之塊石不得在施工範圍之河川區域採取。如廠商未經申請核可，擅自在河川區採取砂石使用，應負刑事責任；若因此造成工期延誤，不得以此作為延展工期之理由。
¶ 1.8 混凝土運送
用於混凝土排塊石、混凝土砌塊石、混凝土襯排塊石、混凝土襯砌塊石之混凝土其坍度較小，混凝土拌和輸送車無法倒出時，允許使用一般傾卸式小貨車載運，惟運送距離應在[40min][ ]車程內，以免因未攪拌而致混凝土初凝，影響混凝土品質。
¶ 2. 產品
¶ 2.1 材料
2.1.1 石材篩選
(1) 塊石以人工或機械採取為原則，機關得另訂相關檢驗規定辦理。
(2) 塊石表面應保持清潔，如含有粉塵時須予以清洗乾淨始得於工地使用。
2.1.2 石材
石工所用之石材包含塊石與卵石，以選用無裂痕而堅實者，其長徑應為短徑之1.2至1.8倍，厚度應為短徑之1/2以上，如無特別註明，石材之大小即以長徑為代表，石材大小分類如下表：
表1 石材分類表
-
-
石 材
長徑尺度
備 註
塊石
ψ≦40cm
塊石材料可包含卵石
大塊石
40cm<ψ≦80cm
巨 石
ψ>80cm
-
2.1.3 塊石尺度
排、砌塊石設計尺度為一概括長徑，尺度容許範圍規定如下表：
表2 塊石尺度容許範圍表
-
-
塊石設計
尺度（cm）
30
25
20
備註
尺度容許範圍
30至38cm者70%以上。
29至22cm者25%以下，其餘5%以內。
25至32cm者70%以上。
24至18cm者25%以下，其餘5%以內。
20至25cm者70%以上。
19至15cm者25%以下，其餘5%以內。
規定尺度之百分比係指單項之最大限度，並非指級配而言。
-
2.1.4 塊石檢驗
施工前塊石規格之檢驗頻率每1000m3﹝﹞檢驗1次。檢驗項目包含塊石粒徑、材質(若非現地採取者，需辦理單軸抗壓強度檢驗)，必要時得委請實驗室測定使用塊石之比重及吸水率。
2.1.5 混凝土
(1) 混凝土排塊石或混凝土砌塊石之混凝土抗壓強度，一般使用175kgf/cm2以上，粗骨材最大粒徑19mm，坍度以7.5cm±2.5 cm為原則。
(2) 混凝土應符合第03050章「混凝土基本材料及施工一般要求」之相關規定。
2.1.6 水泥砂漿
水泥砂漿之製造，應符合第04061章「水泥砂漿」相關規定，其水泥與砂之比例以1：3為原則。
2.1.7 排水器
以洩水管連結T型、袋狀、半圓型或其他利於排水、避免土砂流失之排水裝置，洩水管、排水器之品質、規格應經工程司核准後，始得安裝。
¶ 3. 施工
¶ 3.1 準備工作
3.1.1 土方整理
(1) 砌石基礎土面與背後坡面之開挖及填方材料、設備、施工及檢驗等規定，依第02300章「土方工作」相關規定辦理。
(2) 基礎土面應妥加整平夯實，並完成檢查(驗)位置、高程及斜率等。
(3) 背後坡面如屬填方應依照填土之規定壓實，若有與混凝土接觸時，應灑水後始可施作。
3.1.2 塊石潤濕
施作前，混凝土砌塊石或混凝土排塊石之塊石應洗滌清潔、充分潤濕，方可使用。
¶ 3.2 施工方法
3.2.1 放樣
(1)基礎開挖完成經檢查合格後，應依圖示之位置及斜度分段設置樣板及拉引水線以作為控制之依據。每段兩側均應設置樣板，直線部分之樣板間隔以[12.5m][25m][ ]為原則，曲線部分並應視需要增設樣板，石面應與樣板底部平齊，樣板分層劃設時宜由頂而下為之。
(2) 樣板應以平直不變形之木板製成，厚度[1.5cm][ ]，寬度[6cm][ ]以上，並應釘紮牢固，以免偏差。
(3)樣板設置後應經工程司核准後，始得開始施工。樣板於表面修飾前即予移除。
3.2.2 施工鋪築
(1)塊石運至砌築地點時，應避免附著其他雜物。
(2)塊石應以長徑垂直施工面分段自底部築起，底部得澆置混凝土，每段長度以不超過[12.5m][25m][ ]為原則，並依樣板劃設分層升高施築。底部各層應選用較大塊石，每段所築高度不得超過3m為原則，坡度較陡於垂直：水平為1：1者，不得超過2m為原則。
(3)塊石應小心放置，不得拋置，並不得施以重大錘擊以免搖動。
(4)應使塊石之長徑垂直於坡面，交錯銜接，並使其接觸面盡量穩定平整。
(5)除乾砌塊石與設計圖說另有規定外，應設置洩水管或排水器濾層以利排水，洩水管或排水器及濾層以地工織物等搭配碎石料為原則，洩水管坡度、佈置位置及間距按設計圖說規定辦理，前述二項施作前須經工程司核准。
(6)與下一段砌築銜接時接觸面應先灑水潤溼。
(7)施作乾砌塊石時，為過濾排水、防止背填土料流失及穩固構造物擋土，於設計圖說如有設置地工織物，應符合第02342章「地工織物」規定。
(8)排塊石或砌塊石數量達[500m2][ ]者應先辦理試做段，試做段長度以[12.5m][ ]為原則，試做完成後需檢附施作過程紀錄報請工程司核可後，續依試做段之施工方式施做。
3.2.3 鋪塊石
(1) 鋪石前，分段測量放樣如3.2.1辦理，且基礎土面應經夯實。
(2) 塊石應平均分層排放，不得拋置及重大錘擊。
(3)混凝土襯排塊石或混凝土襯砌塊石施工前，下層鋪塊石應先行施工，其高度至少比外層略高50cm以上，並配合坡度調整。
(4)於混凝土坡面工或基礎構造物施工前，如有設計鋪塊石者，在底層或底部鋪一層塊石，應先予壓實整平，塊石灑水潤濕後才澆置混凝土。
3.2.4 乾砌塊石
(1)塊石應分層砌築，不得以大小相差懸殊之塊石砌築於一處。
(2)塊石應橫向分段自底部築起，每段長度以不超過[12.5m] [25m] [ ]為原則，依樣板劃設分層升高施築，底部各層應選用較大塊石。
(3) 每一塊石應與鄰近之石塊相互交錯，聯鎖緊密，各石縫不得成一直線或近似成一直線，並不得有鬆動之情形，石塊露面成三角孔形。砌石以六圍砌為原則，五圍砌、七圍砌尚可使用，不可橫砌、立砌、重疊、四圍砌或八圍砌，乾砌塊石工法及錯誤樣態可參考附圖1、2、3。
(4)所砌塊石如有可抽動之處，應拆除重砌。
(5)塊石應力求全面平均，漸次升高施做，因分段砌成之縱接線必須成階梯形，以使與次一段易於銜接，不得成一縱直線。
(6)塊石之底層如有設計碎石層10cm﹝﹞、地工織物者，應送請工程司核准後方可進行砌塊石作業。
(7) 砌石之空隙應依照設計以碎石填塞至飽實並掃平，其每m2砌石中所應填充之碎石(ψmax=30mm)用量參考如下表：
表3 乾砌塊石數量計算表
-
-
-
設計塊石尺度（cm）
30
25
20
填充碎石用量（m3）
0.07
0.063
0.03
-
-
3.2.5 混凝土砌塊石
(1) 砌石基礎土面應夯實整平後，方可砌築塊石，砌石前，基礎土面應充分潤溼。
(2) 塊石應分層砌築，塊石間隙先鋪一層混凝土，然後在混凝土上安砌塊石，其砌石以六圍砌為原則，五圍砌、七圍砌尚可使用，不可橫砌、立砌、重疊、四圍砌或八圍砌，塊石與塊石間隙以混凝土填實，可參考附圖4。
(3) 砌石用之混凝土用量，其每平方公尺所應填充混凝土用量參考如下表：
表4 混凝土砌塊石數量計算表
-
-
-
設計塊石尺度
（cm）
混凝土用量（m3/m2）
灌溉（排水）工程
防洪工程
石前
石後
石前
石後
30
0.040
0.050
0.030
0.050
25
0.035
0.045
0.030
0.045
20
0.030
0.040
0.025
0.040
-
-
(4)依設計於塊石後加墊一層混凝土，所用混凝土強度應與砌塊石所用者相同，其厚度依照設計圖說規定辦理。
(5)塊石起始或結束處，砌塊石時，應以梯狀逐層向上縮築。
(6)洩水管及排水器之設置位置及間距按設計圖說規定辦理。
(7)表面修飾依本章3.2.9規定辦理。
3.2.6 混凝土排塊石
(1) 混凝土排塊石之排築應分層為之，底層先鋪以約10cm﹝ ﹞厚之混凝土再排塊石，每升層前應再鋪築混凝土，使每層塊石均互相交錯，塊石與塊石之間隙應在平均3cm之間，間隙應以混凝土填實之，可參考附圖5。
(2) 混凝土排塊石每層間混凝土厚度平均以2cm計，其每m2所應填充混凝土用量參考如下表：(未包含先鋪厚度之混凝土數量)
表5 混凝土排塊石數量計算表
-
-
設計塊石尺度
（cm）
塊石用量
（m3/m2）
混凝土用量（m3/m2）
灌溉(排水)工程
防洪工程
30
0.25
0.125
0.111
25
0.21
0.114
0.106
20
0.16
0.101
0.093
-
(3) 依設計於塊石後加墊一層混凝土，所用混凝土強度應與排塊石所用者相同，其厚度依照設計圖說規定辦理。
(4)塊石之起始或結束處，排塊石時，應以梯狀逐層向上縮築。
(5)洩水管或排水器之設置位置及間距按設計圖說規定辦理。
(6)表面修飾依本章3.2.9規定辦理。
3.2.7 混凝土襯排塊石
(1)混凝土襯排塊石分為內外兩層，兩層間墊襯一層混凝土，內層鋪塊石與土方隔離，外層以混凝土排塊石施作，鋪塊石施工方式參照本章3.2.3規定，所墊襯之混凝土厚約10cm﹝﹞並與排塊石併同升層施作，其排塊石施工方式參照本章3.2.6辦理，可參考附圖6。
(2)洩水管或排水器之設置位置及間距按設計圖說規定辦理。
(3)表面修飾依本章3.2.9規定辦理。
3.2.8 混凝土襯砌塊石
(1)混凝土襯砌塊石分為內外兩層，兩層間墊襯一層混凝土，內層鋪塊石與土方隔離，外層以混凝土砌塊石施作，鋪塊石施工方式參照本章3.2.3規定，所墊襯之混凝土厚約10cm﹝﹞並與砌塊石併同升層施作，其砌塊石施工方式依本章3.2.5規定辦理，詳附圖7。
(2)洩水管及排水器之設置位置、間距按設計圖說規定辦理。
(3)表面修飾依本章3.2.9規定辦理。
3.2.9 完成表面及其修飾
(1) 混凝土砌塊石、混凝土排塊應於塊石填縫設計以1：3水泥砂漿抹平或以同成份混凝土做抹實修飾，修飾厚度約1~2cm為原則，修飾之工作應於砌築隔日完成，施作前並應灑水潤濕後再進行，詳附圖7。
(2) 防洪工程
修飾後外壁表面應較塊石頂(尖)退後3~5cm為原則。若不做砂漿抹平或表面修飾，應於設計圖說明，並可使用掃帚掃平，保留天然粗面。
(3) 灌溉(排水)工程
修飾後應與外壁表面齊平並露出塊石頂(尖)，使其表面平順，以利減少輸漏水損失。
¶ 3.3 養護
混凝土砌、排塊石完成後應依照第03390章「混凝土養護」之相關規定辦理。除另有規定使用養護劑者外，應連續養護至少7日以上，在混凝土未凝固前，尤應注意保護，勿受擾動。
¶ 3.4 檢驗
3.4.1 強度試驗
若非現地採取者，需辦理單軸抗壓強度試驗之塊石材料，且塊石長徑≧20cm﹝ ﹞者，單軸抗壓強度須≧600kgf/㎝2﹝ ﹞，檢驗頻率每1000m3﹝ ﹞檢驗1次，不足1000m3﹝ ﹞仍需檢驗1次。
3.4.2 厚度檢驗
(1) 檢驗頻率
每500m2 [ ]予以挖驗質料、厚度一處不足500m2者仍需挖驗1處。
(2) 取樣方法
以指定挖驗位置為中心，以上下左右各[20cm][ ]開挖一[40cm] [ ]見方之孔洞，至能見所排、砌塊石及襯排、襯砌塊石之大小、襯裡之混凝土厚度及裡層填料為止。
(3) 量驗方法
以大於50cm之直尺或木條壓於排、砌塊石及襯排、襯砌塊石面，以鋼尺垂直於坡面，量測總厚度，未符合標準者須拆除重做。
(4) 檢驗結果及許可差
A. 塊石大小應在許可差範圍之內。
B. 石面至裡層填料之平均斷面厚度在設計值[-3%][ ] 為合格，超過-3%未達-6%，予以扣款，未達[-6%][ ]以上者該日所排或砌之範圍拆除重做，並追蹤前、後日所築者予以挖驗，至合格為止。
(5)檢驗完成之孔洞應以同強度混凝土或類似工法填實。
¶ 4. 計量與計價
¶ 4.1 計量
4.1.1 乾砌塊石及鋪塊石之計量，以設計厚度之平方公尺數計量。
4.1.2 混凝土砌塊石、混凝土排塊石、混凝土襯砌塊石、混凝土襯排塊石，需包含本章第3.2.5款至3.2.6款中所列每平方公尺所需混凝土量，以每平方公尺數計量。
¶ 4.2 計價
4.2.1 乾砌塊石及鋪塊石之單價，包括石材之購運及砌、鋪等一切工料、設備及檢驗費用。
4.2.2 混凝土砌塊石、混凝土排塊石、混凝土襯砌塊石、混凝土襯排塊石之單價
(1) 除規定之供給品外，包括混凝土之材料、購運及拌和、放置、搗實、修飾，及一切石材之購運及砌築等，所需一切工料、設備、養護及檢驗費用。
〈本章結束〉
參考附圖

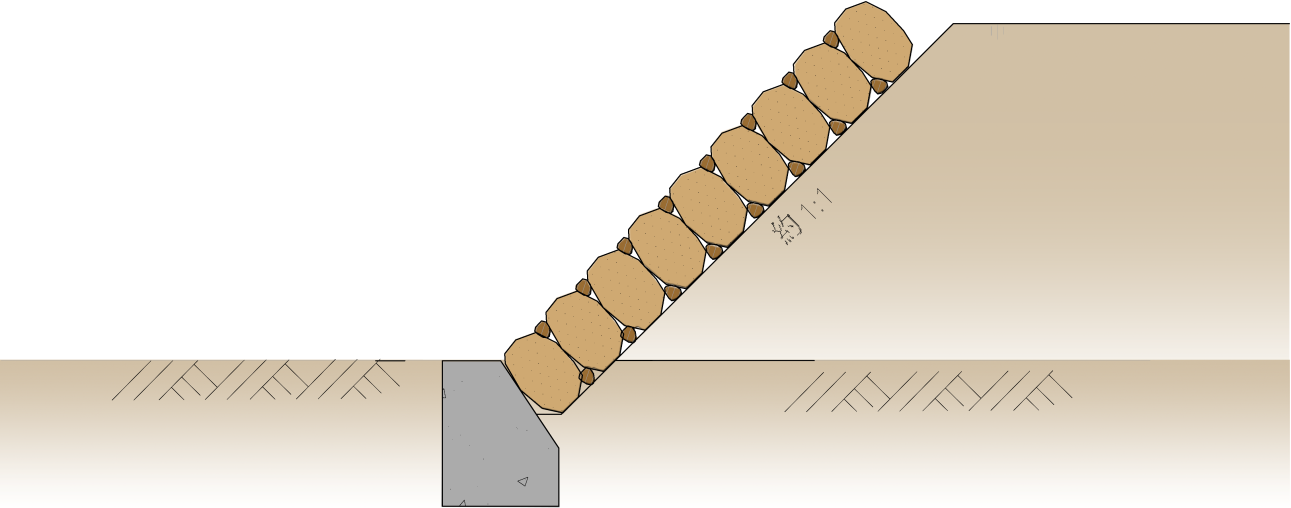

圖1 乾砌塊石工法斷面示意圖

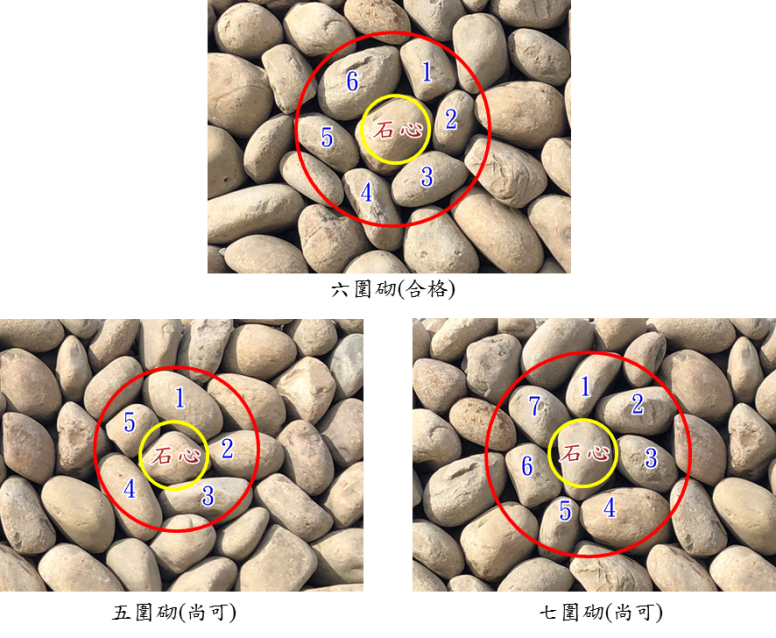

圖2 乾砌塊正確樣態

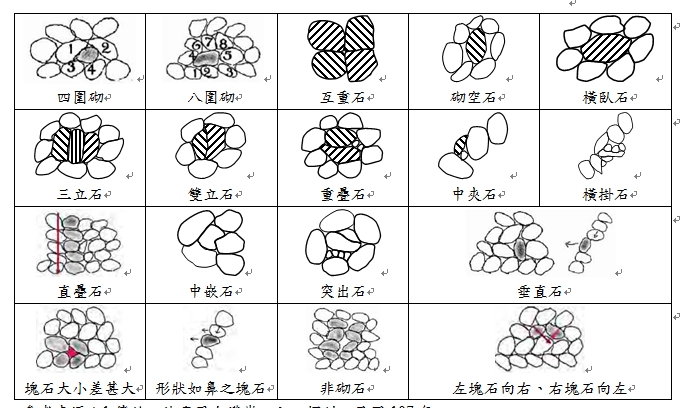

圖3 乾砌塊石錯誤樣態
鋪以混凝土約10cm
(依設計圖說)
退後3~5cm為原則

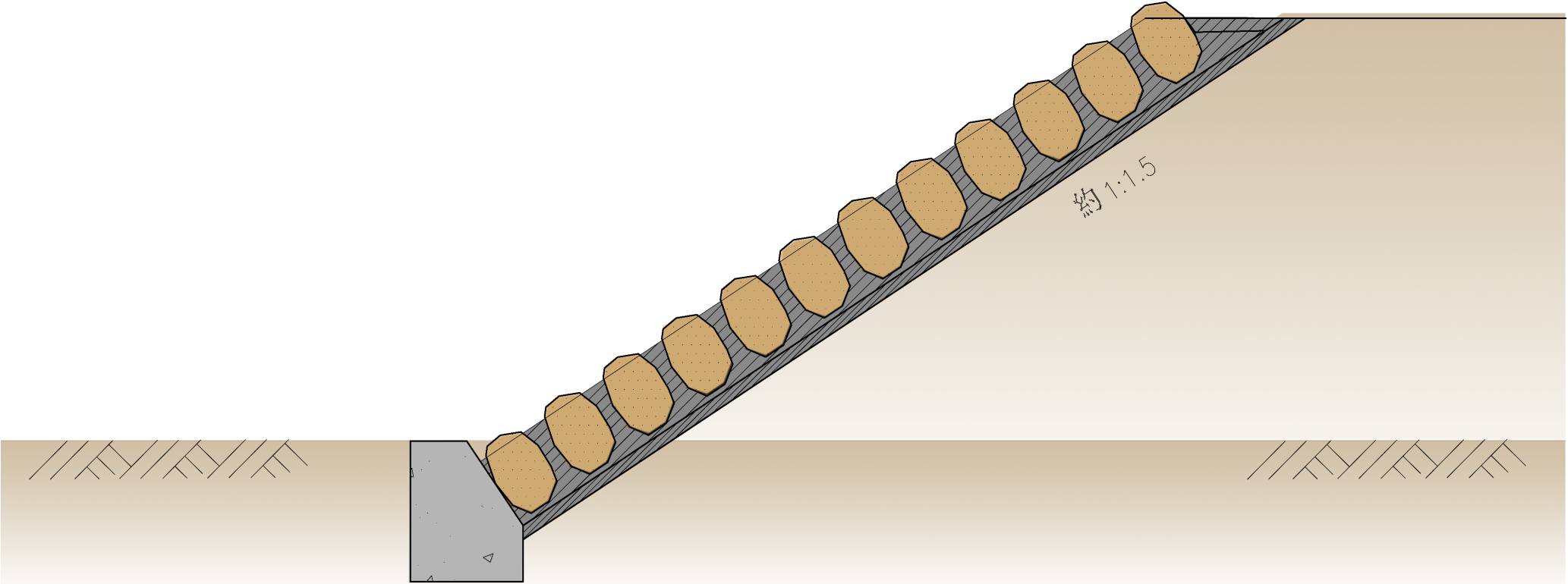

圖4 混凝土砌塊石工法斷面示意圖
混凝土砌塊石之混凝土數量計算:(範例1)
(1)30cm塊石、先鋪以10cm混凝土:
0.03+0.05 m3/m2 (查表4，防洪工程)+0.1 m3/m2(先鋪10cm混凝土)=0.18 m3/m2
(2)25cm塊石、先鋪以5cm混凝土:
0.03+0.045 m3/m2 (查表4，防洪工程)+0.05 m3/m2(先鋪5cm混凝土)=0.125 m3/m2
退後3~5cm為原則
鋪以混凝土約10cm
(依設計圖說)

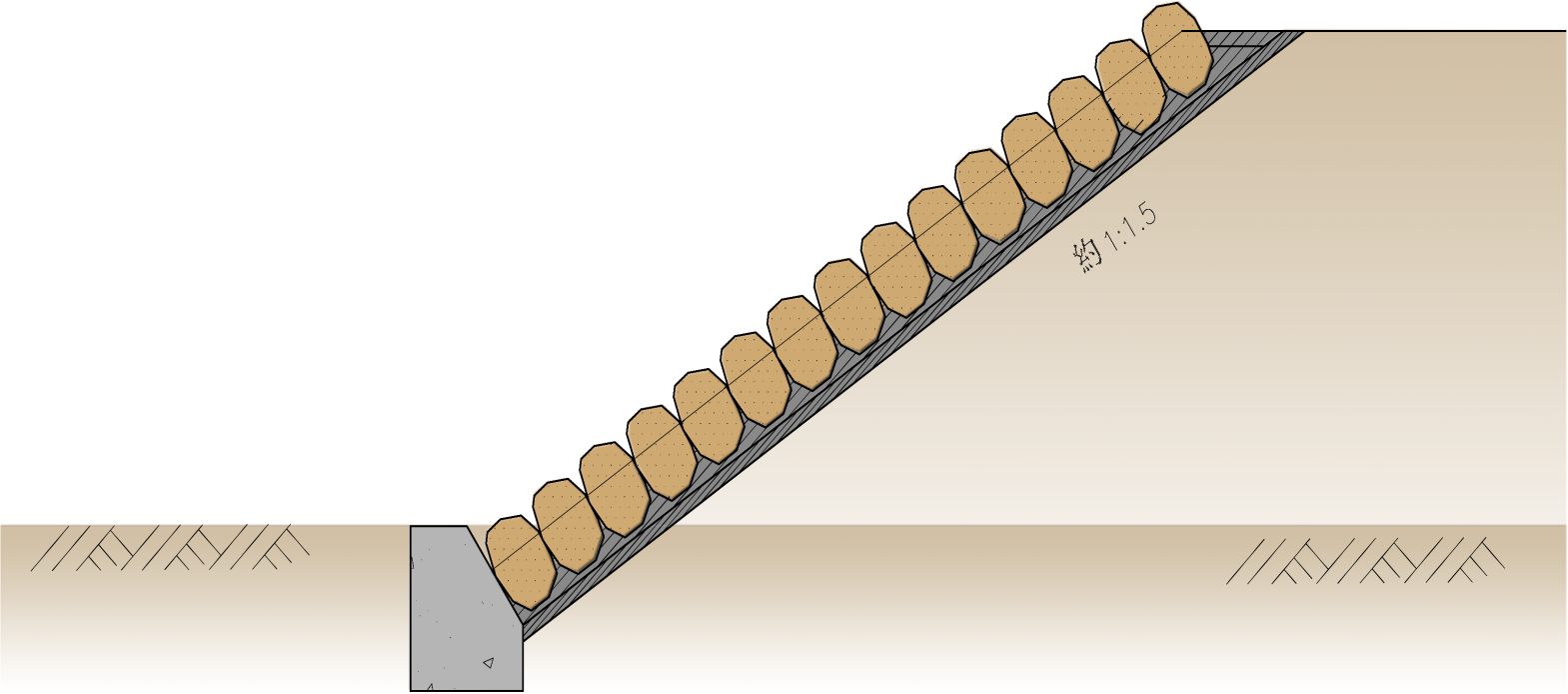

圖5 混凝土排塊石工法斷面示意圖
混凝土排塊石之混凝土數量計算:(範例2)
(1)30cm塊石、先鋪以10cm混凝土:
0.111 m3/m2 (查表5，防洪工程)+0.1 m3/m2(先鋪10cm混凝土)=0.211 m3/m2
(2)25cm塊石、先鋪以5cm混凝土:
0.106 m3/m2 (查表5，防洪工程)+0.05 m3/m2(先鋪5cm混凝土)=0.156 m3/m2
10cm襯墊混凝土
混凝土排塊石
鋪塊石

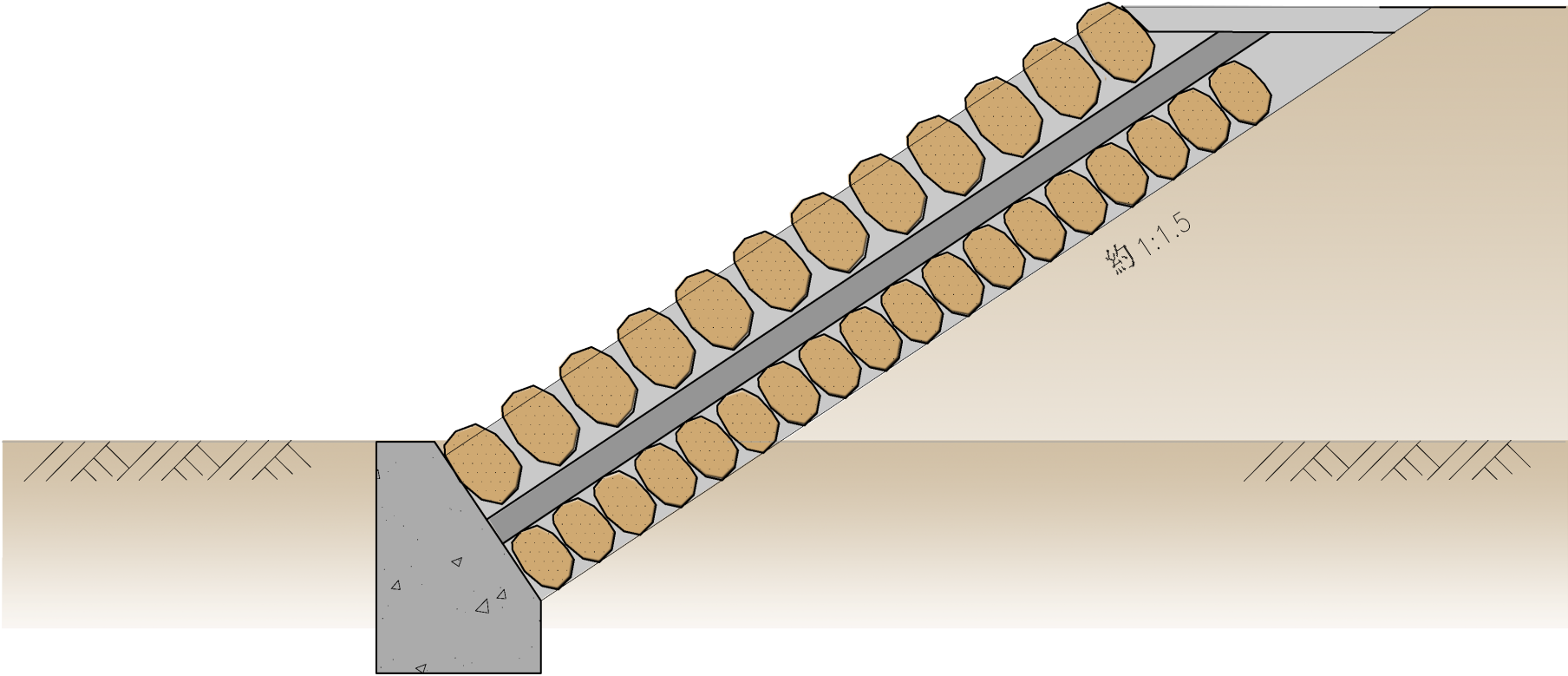

圖6 混凝土襯排塊石工法斷面示意圖
混凝土襯排塊石之混凝土數量計算:(範例3)
(1)30cm塊石、10cm襯墊混凝土 :
0.111 m3/m2 (查表5，防洪工程)+0.1 m3/m2(10cm襯墊混凝土)+0.05 m3/m2(鋪塊石，查表4防洪工程之石後)=0.261 m3/m2
(2)25cm塊石、10cm襯墊混凝土:
0.106 m3/m2 (查表5，防洪工程)+0.1 m3/m2(10cm襯墊混凝土)+0.045 m3/m2(鋪塊石，查表4防洪工程之石後)=0.251 m3/m2
10cm襯墊混凝土
混凝土砌塊石
鋪塊石

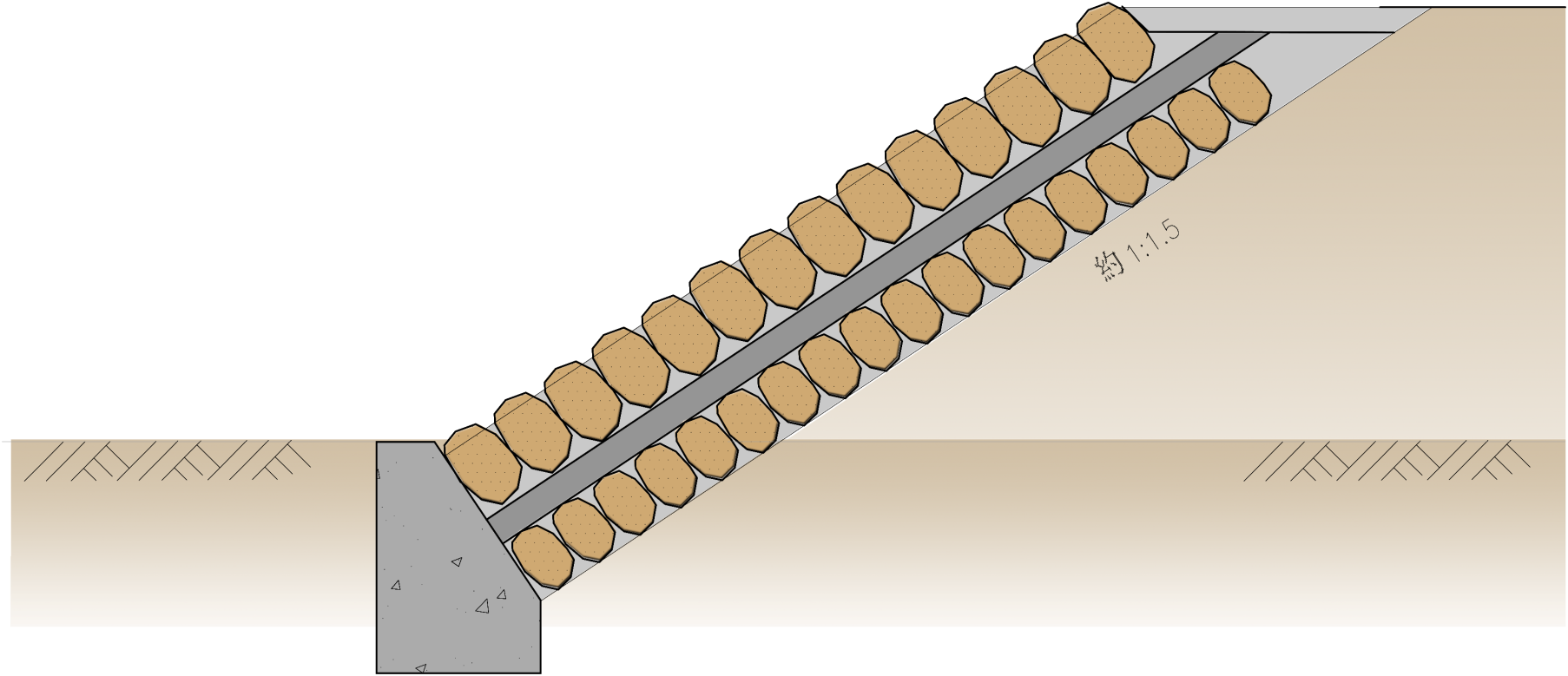

圖7 混凝土襯砌塊石工法斷面示意圖
混凝土襯砌塊石之混凝土數量計算:(範例4)
(1)30cm塊石、10cm襯墊混凝土 :
0.03+0.05 m3/m2 (查表4，防洪工程)+0.1 m3/m2(10cm襯墊混凝土)+0.05 m3/m2(鋪塊石，查表4防洪工程之石後)=0.23 m3/m2
(2)25cm塊石、10cm襯墊混凝土:
0.03+0.045m3/m2 (查表4，防洪工程)+0.1 m3/m2(10cm襯墊混凝土)+0.045 m3/m2(鋪塊石，查表4防洪工程之石後)=0.22 m3/m2
防洪工程
修飾後外壁表面應較塊石頂(尖)退後3~5cm
修飾後應與外壁表面齊平並露出塊石頂(尖)
3~5cm 為原則
灌溉(排水)工程
圖8 防洪工程及灌溉(排水)工程表面修飾示意圖
