¶ 21 收容性供給管道設施
原始頁次：PDF 第 149–151 頁
下方依序保留原規範頁面影像，表格、公式及圖面以影像為準；每頁另附可搜尋文字供 Wiki 與 AI 檢索。

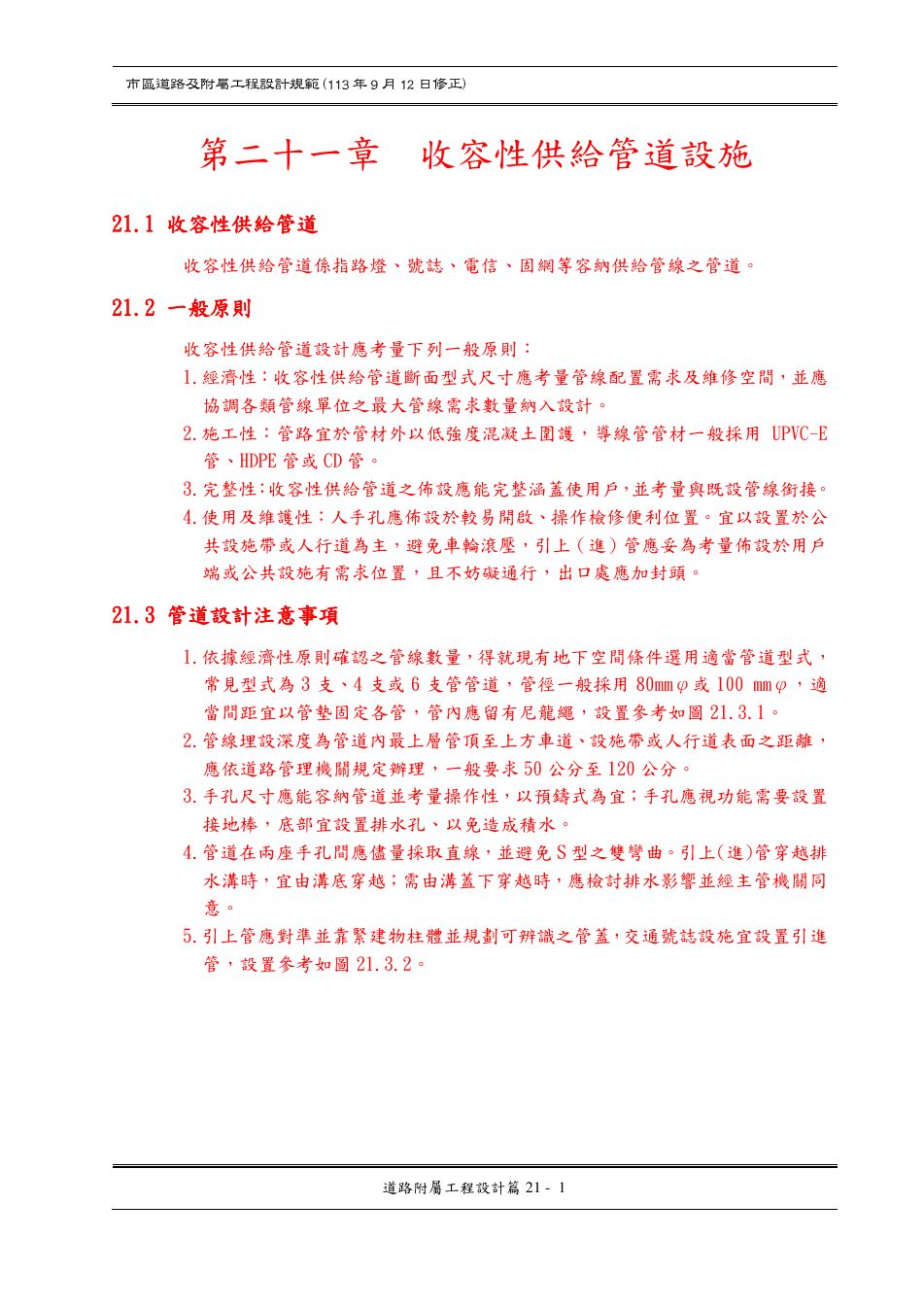

¶ PDF 第 149 頁
展開可搜尋文字
道路附屬工程設計篇 21 - 1
第二十一章 收容性供給管道設施
21.1 收容性供給管道
收容性供給管道係指路燈、號誌、電信、固網等容納供給管線之管道。
21.2 一般原則
收容性供給管道設計應考量下列一般原則：
1.經濟性：收容性供給管道斷面型式尺寸應考量管線配置需求及維修空間，並應
協調各類管線單位之最大管線需求數量納入設計。
2.施工性：管路宜於管材外以低強度混凝土圍護，導線管管材一般採用 UPVC-E
管、HDPE 管或 CD 管。
3.完整性 ：收容性供給管道之佈設應能完整涵蓋使用戶 ， 並考量與既設管線銜接。
4.使用及維護性：人手孔應佈設於較易開啟、操作檢修便利位置。宜以設置於公
共設施帶或人行道為主，避免車輪滾壓，引上（進）管應妥為考量佈設於用戶
端或公共設施有需求位置，且不妨礙通行，出口處應加封頭。
21.3 管道設計注意事項
1.依據經濟性原則確認之管線數量，得就現有地下空間條件選用適當管道型式，
常見型式為 3 支、4 支或 6 支管管道，管徑一般採用 80mmφ或 100 mmφ，適
當間距宜以管墊固定各管，管內應留有尼龍繩，設置參考如圖 21.3.1。
2.管線埋設深度為管道內最上層管頂至上方車道、設施帶或人行道表面之距離，
應依道路管理機關規定辦理，一般要求 50 公分至 120 公分。
3.手孔尺寸應能容納管道並考量操作性，以預鑄式為宜；手孔應視功能需要設置
接地棒，底部宜設置排水孔、以免造成積水。
4.管道在兩座手孔間應儘量採取直線，並避免S 型之雙彎曲。引上(進)管穿越排
水溝時，宜由溝底穿越；需由溝蓋下穿越時，應檢討排水影響並經主管機關同
意。
5.引上管應對準並靠緊建物柱體並規劃可辨識之管蓋 ， 交通號誌設施宜設置引進
管，設置參考如圖 21.3.2。
¶ PDF 第 150 頁
展開可搜尋文字
道路附屬工程設計篇 21 - 2

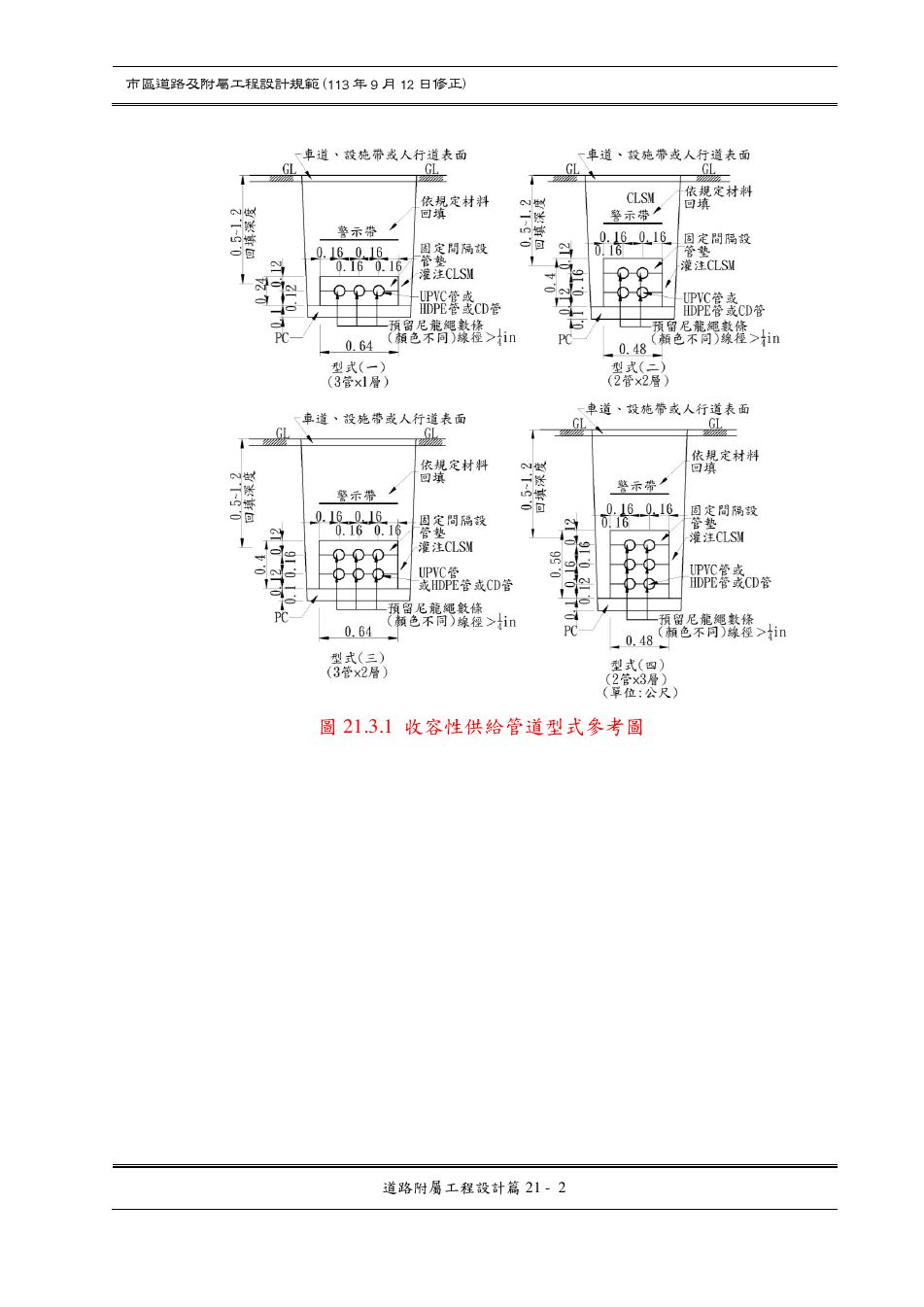

圖 21.3.1 收容性供給管道型式參考圖
¶ PDF 第 151 頁
展開可搜尋文字
道路附屬工程設計篇 21 - 3

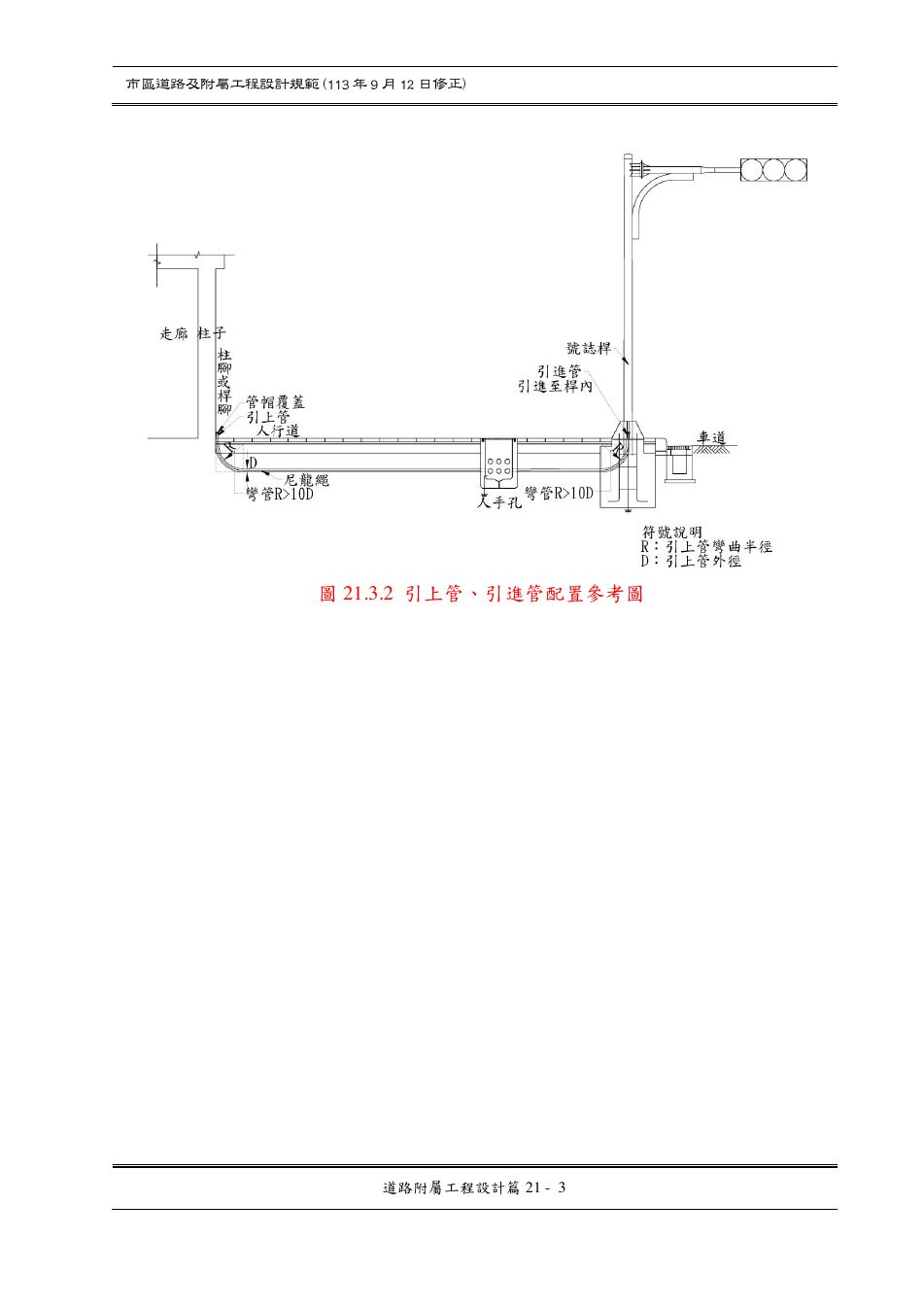

圖 21.3.2 引上管、引進管配置參考圖
