¶ 09 鋪面設計
原始頁次：PDF 第 101–103 頁
下方依序保留原規範頁面影像，表格、公式及圖面以影像為準；每頁另附可搜尋文字供 Wiki 與 AI 檢索。

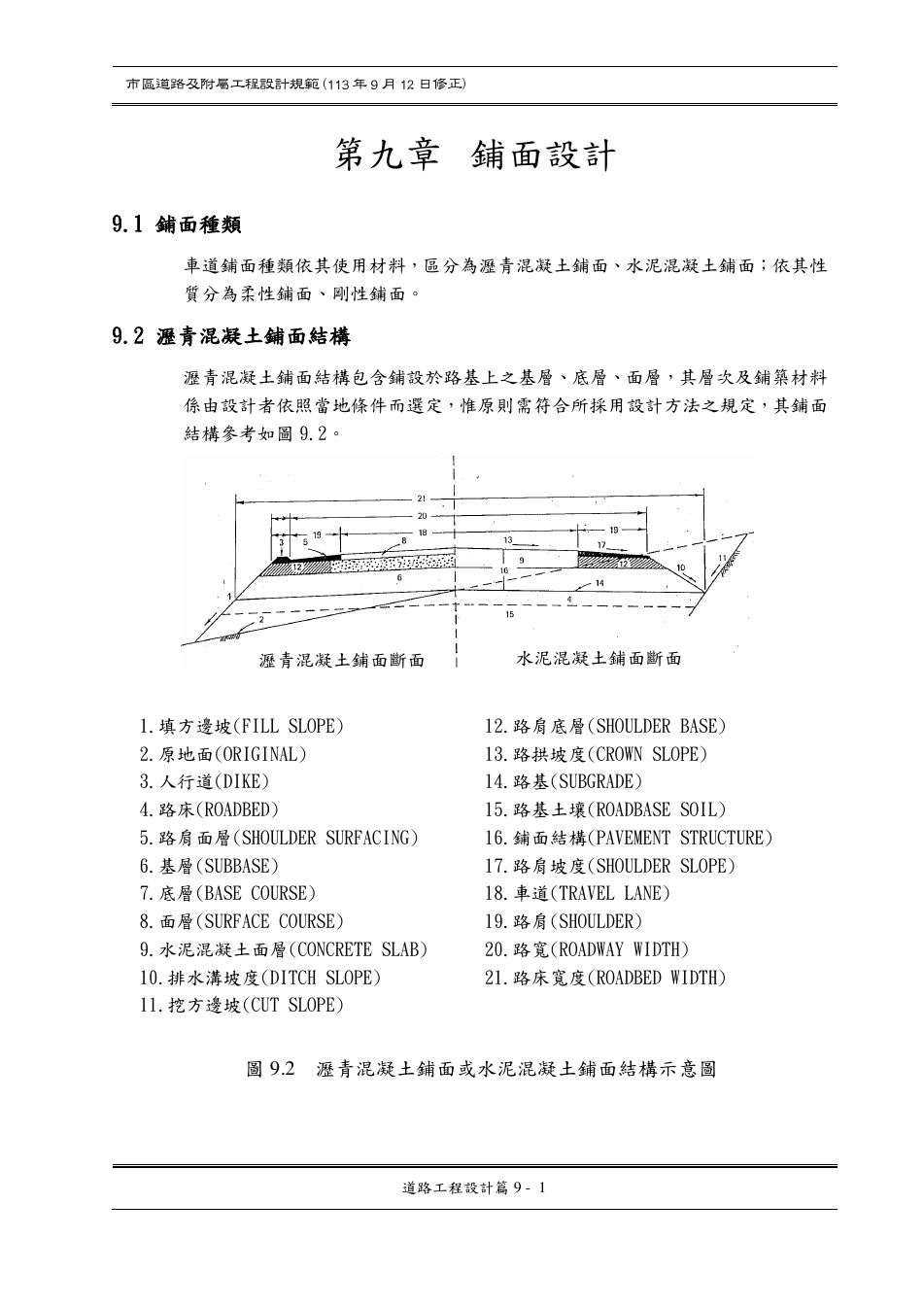

¶ PDF 第 101 頁
展開可搜尋文字
道路工程設計篇 9 - 1
第九章 鋪面設計
9.1 鋪面種類
車道鋪面種類依其使用材料，區分為瀝青混凝土鋪面、水泥混凝土鋪面；依其性
質分為柔性鋪面、剛性鋪面。
9.2 瀝青混凝土鋪面結構
瀝青混凝土鋪面結構包含鋪設於路基上之基層、底層、面層，其層次及鋪築材料
係由設計者依照當地條件而選定，惟原則需符合所採用設計方法之規定，其鋪面
結構參考如圖 9.2。
圖 9.2 瀝青混凝土鋪面或水泥混凝土鋪面結構示意圖
1.填方邊坡(FILL SLOPE)
2.原地面(ORIGINAL)
3.人行道(DIKE)
4.路床(ROADBED)
5.路肩面層(SHOULDER SURFACING)
6.基層(SUBBASE)
7.底層(BASE COURSE)
8.面層(SURFACE COURSE)
9.水泥混凝土面層(CONCRETE SLAB)
10.排水溝坡度(DITCH SLOPE)
11.挖方邊坡(CUT SLOPE)
12.路肩底層(SHOULDER BASE)
13.路拱坡度(CROWN SLOPE)
14.路基(SUBGRADE)
15.路基土壤(ROADBASE SOIL)
16.鋪面結構(PAVEMENT STRUCTURE)
17.路肩坡度(SHOULDER SLOPE)
18.車道(TRAVEL LANE)
19.路肩(SHOULDER)
20.路寬(ROADWAY WIDTH)
21.路床寬度(ROADBED WIDTH)
瀝青混凝土鋪面斷面 水泥混凝土鋪面斷面

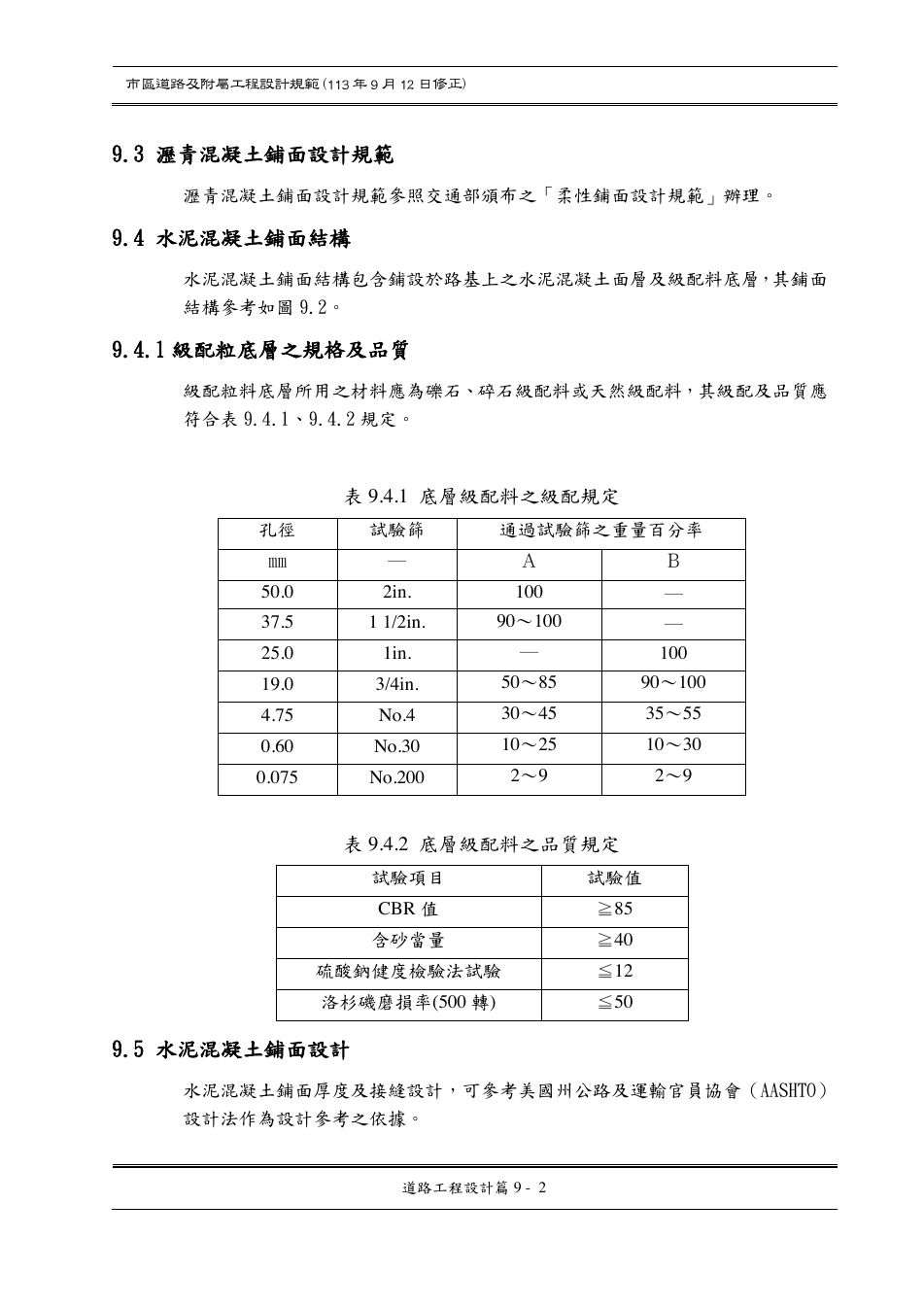

¶ PDF 第 102 頁
展開可搜尋文字
道路工程設計篇 9 - 2
9.3 瀝青混凝土鋪面設計規範
瀝青混凝土鋪面設計規範參照交通部頒布之「柔性鋪面設計規範」辦理。
9.4 水泥混凝土鋪面結構
水泥混凝土鋪面結構包含鋪設於路基上之水泥混凝土面層及級配料底層， 其鋪面
結構參考如圖 9.2。
9.4.1 級配粒底層之規格及品質
級配粒料底層所用之材料應為礫石、碎石級配料或天然級配料，其級配及品質應
符合表 9.4.1、9.4.2 規定。
表 9.4.1 底層級配料之級配規定
孔徑 試驗篩 通過試驗篩之重量百分率
㎜ ― Ａ Ｂ
50.0 2in. 100 ―
37.5 1 1/2in. 90～100 ―
25.0 1in. ― 100
19.0 3/4in. 50～85 90～100
4.75 No.4 30～45 35～55
0.60 No.30 10～25 10～30
0.075 No.200 2～9 2～9
表 9.4.2 底層級配料之品質規定
試驗項目 試驗值
CBR 值 ≧85
含砂當量 ≧40
硫酸鈉健度檢驗法試驗 ≦12
洛杉磯磨損率(500 轉) ≦50
9.5 水泥混凝土鋪面設計
水泥混凝土鋪面厚度及接縫設計，可參考美國州公路及運輸官員協會（AASHTO）
設計法作為設計參考之依據。

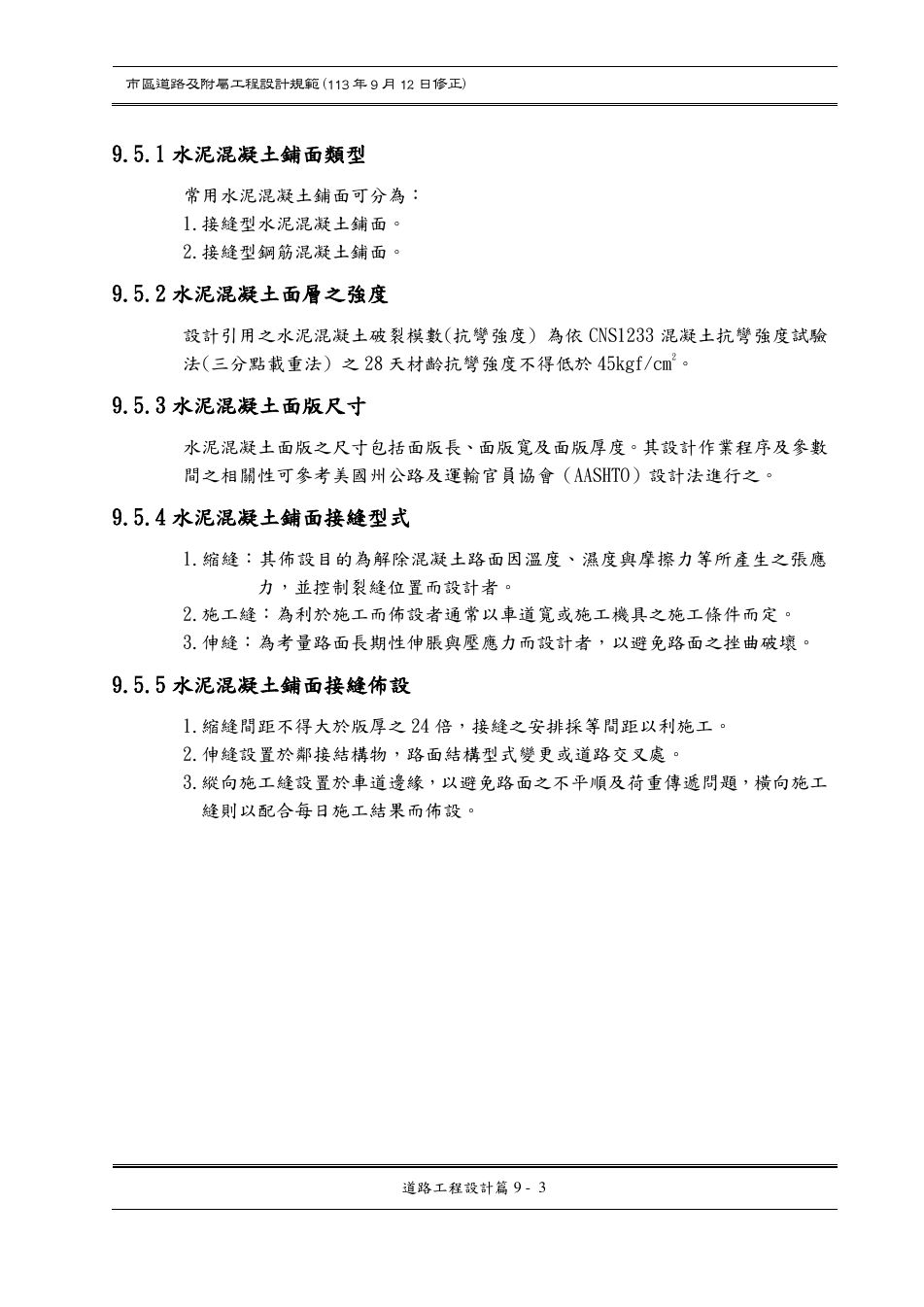

¶ PDF 第 103 頁
展開可搜尋文字
道路工程設計篇 9 - 3
9.5.1 水泥混凝土鋪面類型
常用水泥混凝土鋪面可分為：
1.接縫型水泥混凝土鋪面。
2.接縫型鋼筋混凝土鋪面。
9.5.2 水泥混凝土面層之強度
設計引用之水泥混凝土破裂模數(抗彎強度) 為依 CNS1233 混凝土抗彎強度試驗
法(三分點載重法) 之 28 天材齡抗彎強度不得低於 45kgf/cm
2
。
9.5.3 水泥混凝土面版尺寸
水泥混凝土面版之尺寸包括面版長、面版寬及面版厚度。其設計作業程序及參數
間之相關性可參考美國州公路及運輸官員協會（AASHTO）設計法進行之。
9.5.4 水泥混凝土鋪面接縫型式
1.縮縫：其佈設目的為解除混凝土路面因溫度、濕度與摩擦力等所產生之張應
力，並控制裂縫位置而設計者。
2.施工縫：為利於施工而佈設者通常以車道寬或施工機具之施工條件而定。
3.伸縫：為考量路面長期性伸脹與壓應力而設計者，以避免路面之挫曲破壞。
9.5.5 水泥混凝土鋪面接縫佈設
1.縮縫間距不得大於版厚之 24 倍，接縫之安排採等間距以利施工。
2.伸縫設置於鄰接結構物，路面結構型式變更或道路交叉處。
3.縱向施工縫設置於車道邊緣，以避免路面之不平順及荷重傳遞問題，橫向施工
縫則以配合每日施工結果而佈設。
