¶ 01 設計車種與轉向軌跡
原始頁次：PDF 第 18–24 頁
下方依序保留原規範頁面影像，表格、公式及圖面以影像為準；每頁另附可搜尋文字供 Wiki 與 AI 檢索。
¶ PDF 第 18 頁
展開可搜尋文字

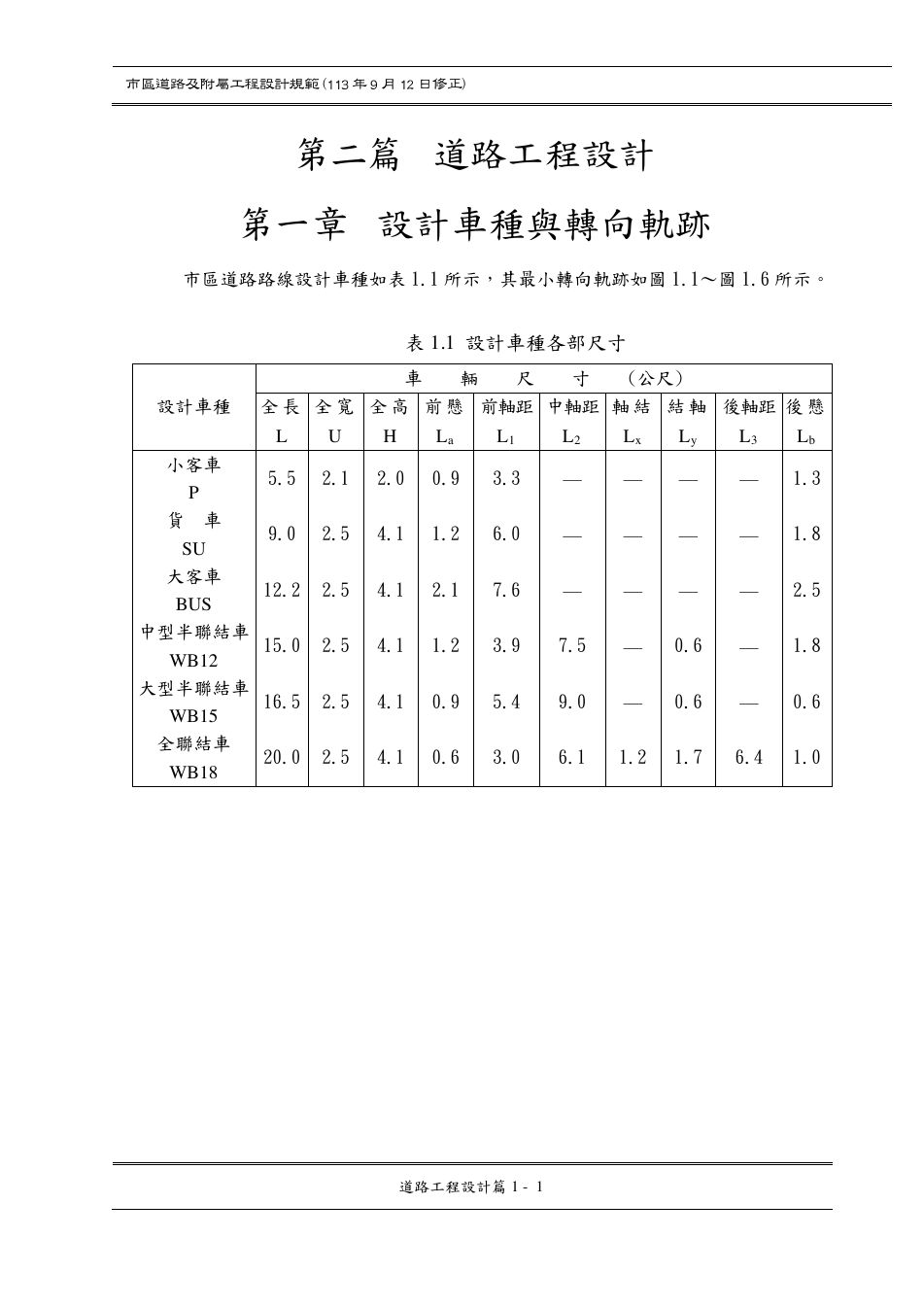

道路工程設計篇 1 - 1
第二篇 道路工程設計
第一章 設計車種與轉向軌跡
市區道路路線設計車種如表 1.1 所示，其最小轉向軌跡如圖 1.1～圖 1.6 所示。
表 1.1 設計車種各部尺寸
設計車種
車 輛 尺 寸 (公尺)
全長 全寬 全高 前懸 前軸距 中軸距 軸結 結軸 後軸距 後懸
L U H L a L 1 L 2 L x L y L 3 L b
小客車
P
5.5 2.1 2.0 0.9 3.3 — — — — 1.3
貨 車
SU
9.0 2.5 4.1 1.2 6.0 — — — — 1.8
大客車
BUS
12.2 2.5 4.1 2.1 7.6 — — — — 2.5
中型半聯結車
WB12
15.0 2.5 4.1 1.2 3.9 7.5 — 0.6 — 1.8
大型半聯結車
WB15
16.5 2.5 4.1 0.9 5.4 9.0 — 0.6 — 0.6
全聯結車
WB18
20.0 2.5 4.1 0.6 3.0 6.1 1.2 1.7 6.4 1.0
¶ PDF 第 19 頁
展開可搜尋文字
道路工程設計篇 1 - 2

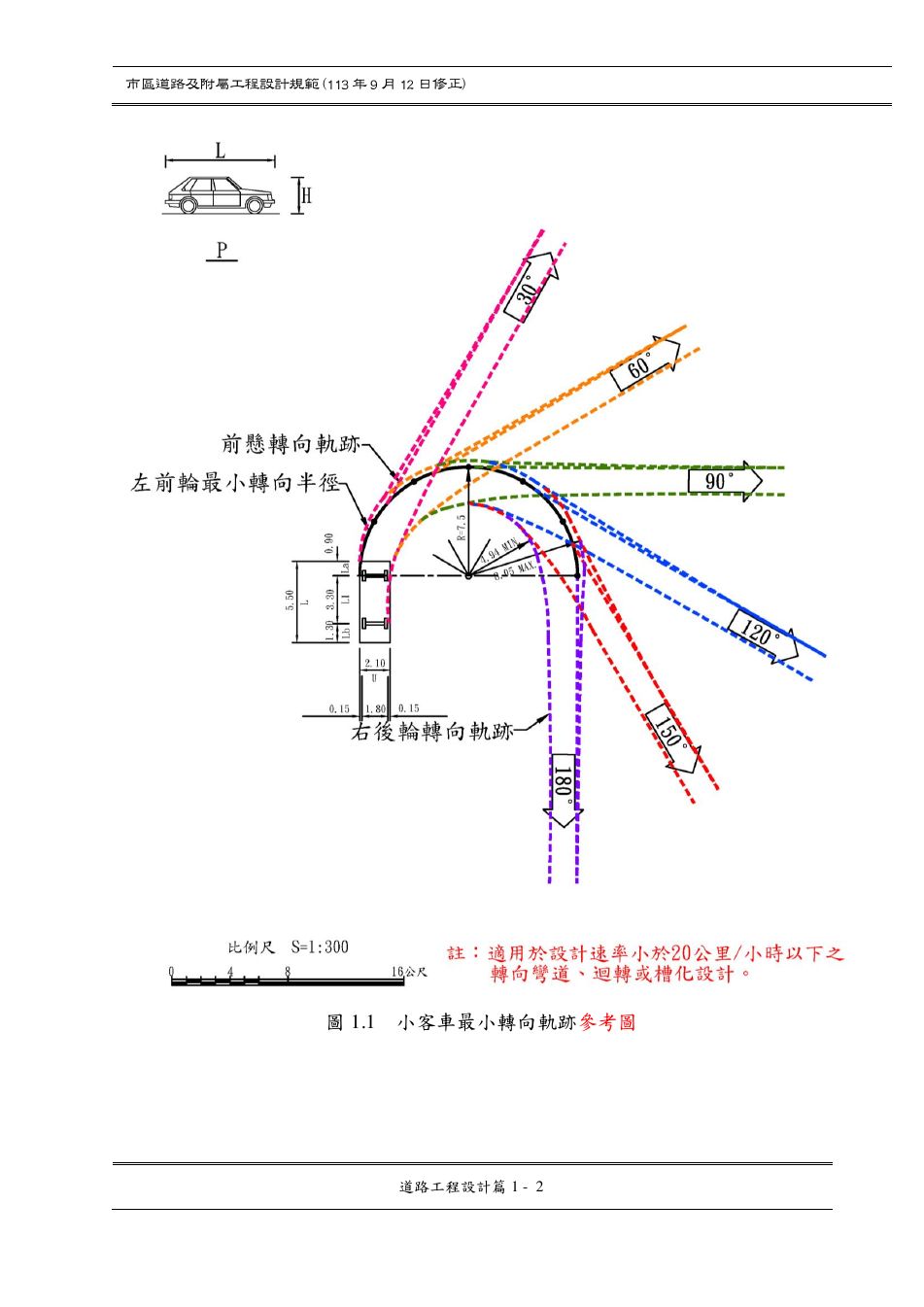

圖 1.1 小客車最小轉向軌跡參考圖
¶ PDF 第 20 頁
展開可搜尋文字
道路工程設計篇 1 - 3

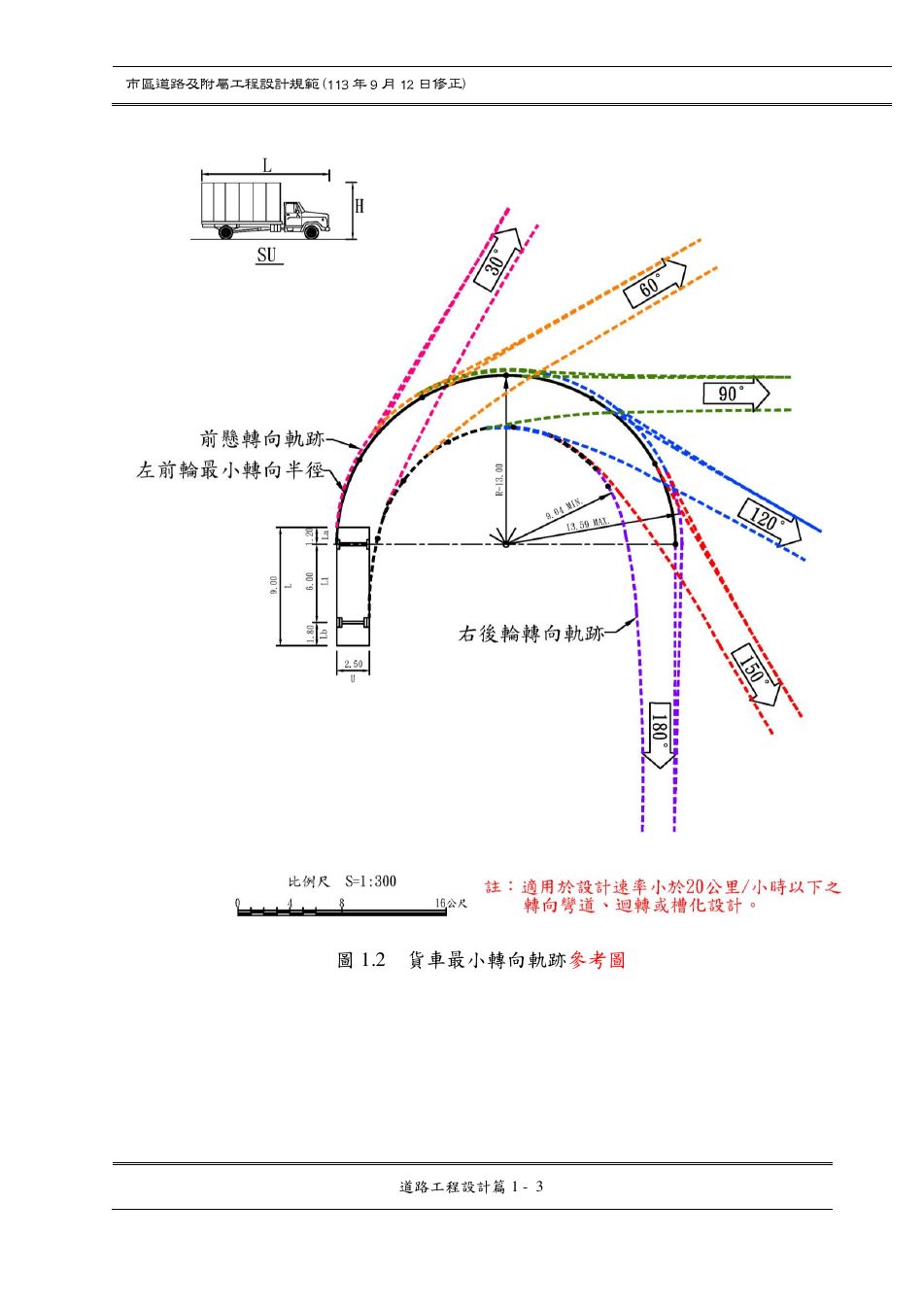

圖 1.2 貨車最小轉向軌跡參考圖
¶ PDF 第 21 頁
展開可搜尋文字
道路工程設計篇 1 - 4

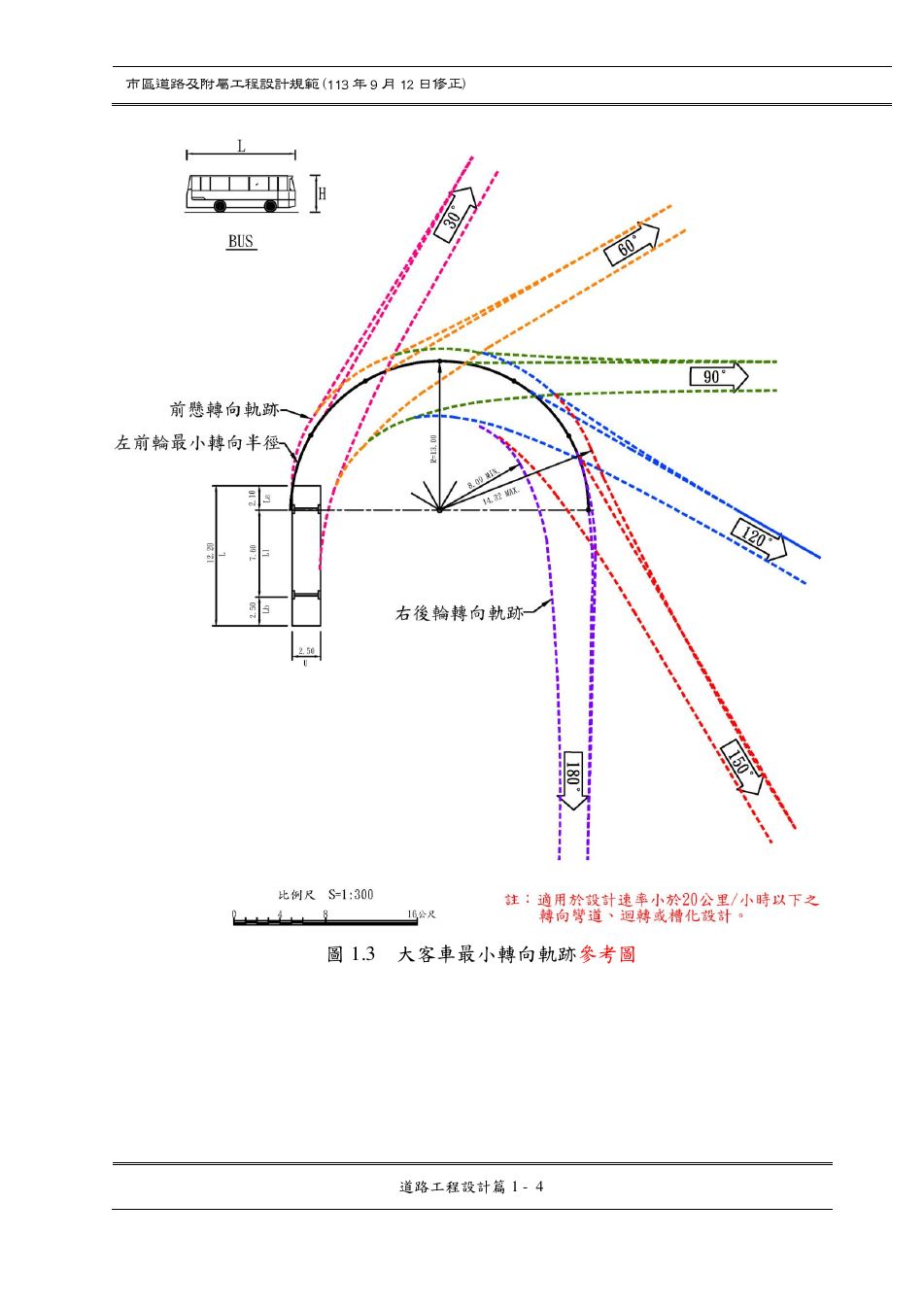

圖 1.3 大客車最小轉向軌跡參考圖
¶ PDF 第 22 頁
展開可搜尋文字
道路工程設計篇 1 - 5

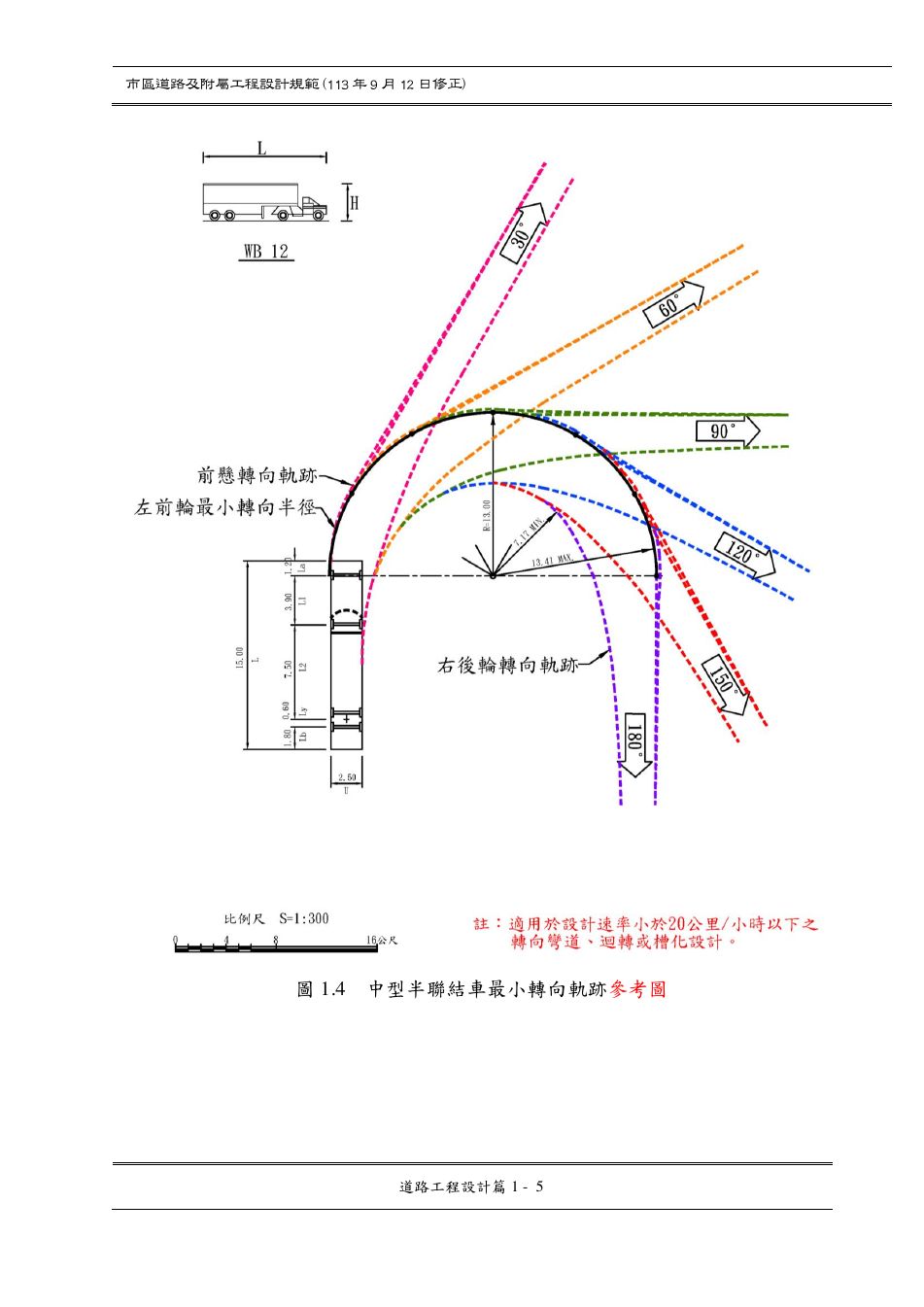

圖 1.4 中型半聯結車最小轉向軌跡參考圖
¶ PDF 第 23 頁
展開可搜尋文字
道路工程設計篇 1 - 6

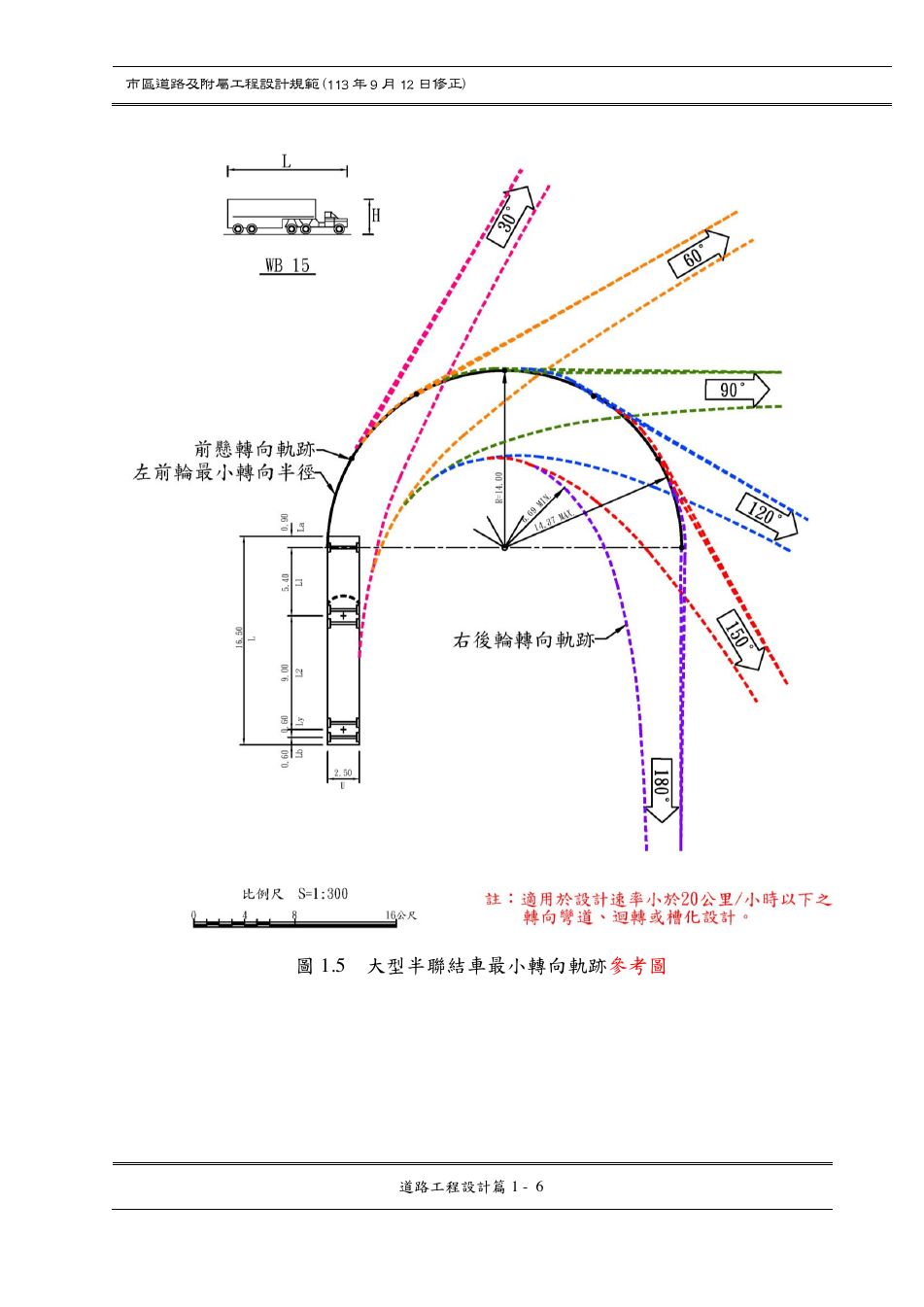

圖 1.5 大型半聯結車最小轉向軌跡參考圖
¶ PDF 第 24 頁
展開可搜尋文字
道路工程設計篇 1 - 7

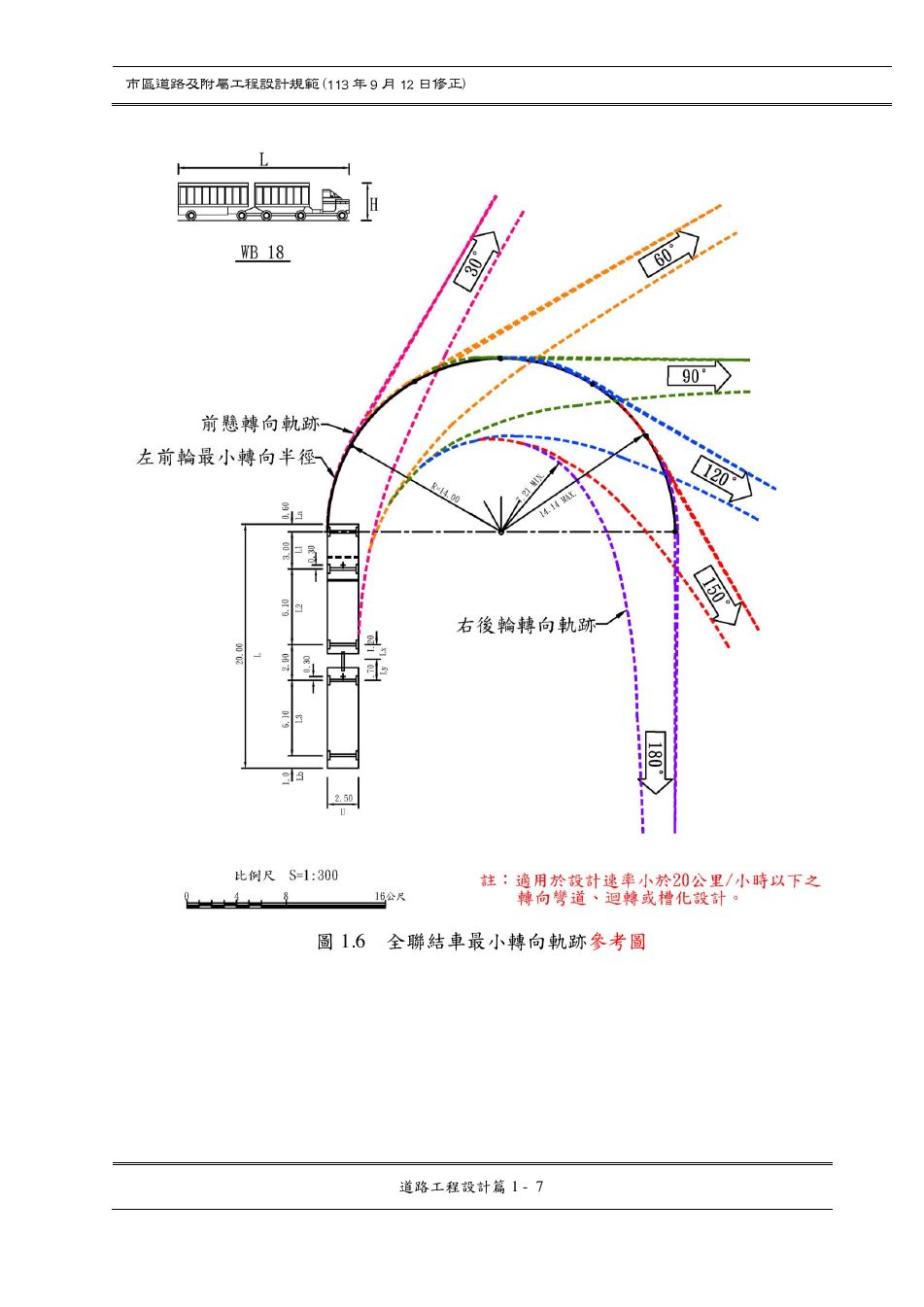

圖 1.6 全聯結車最小轉向軌跡參考圖
